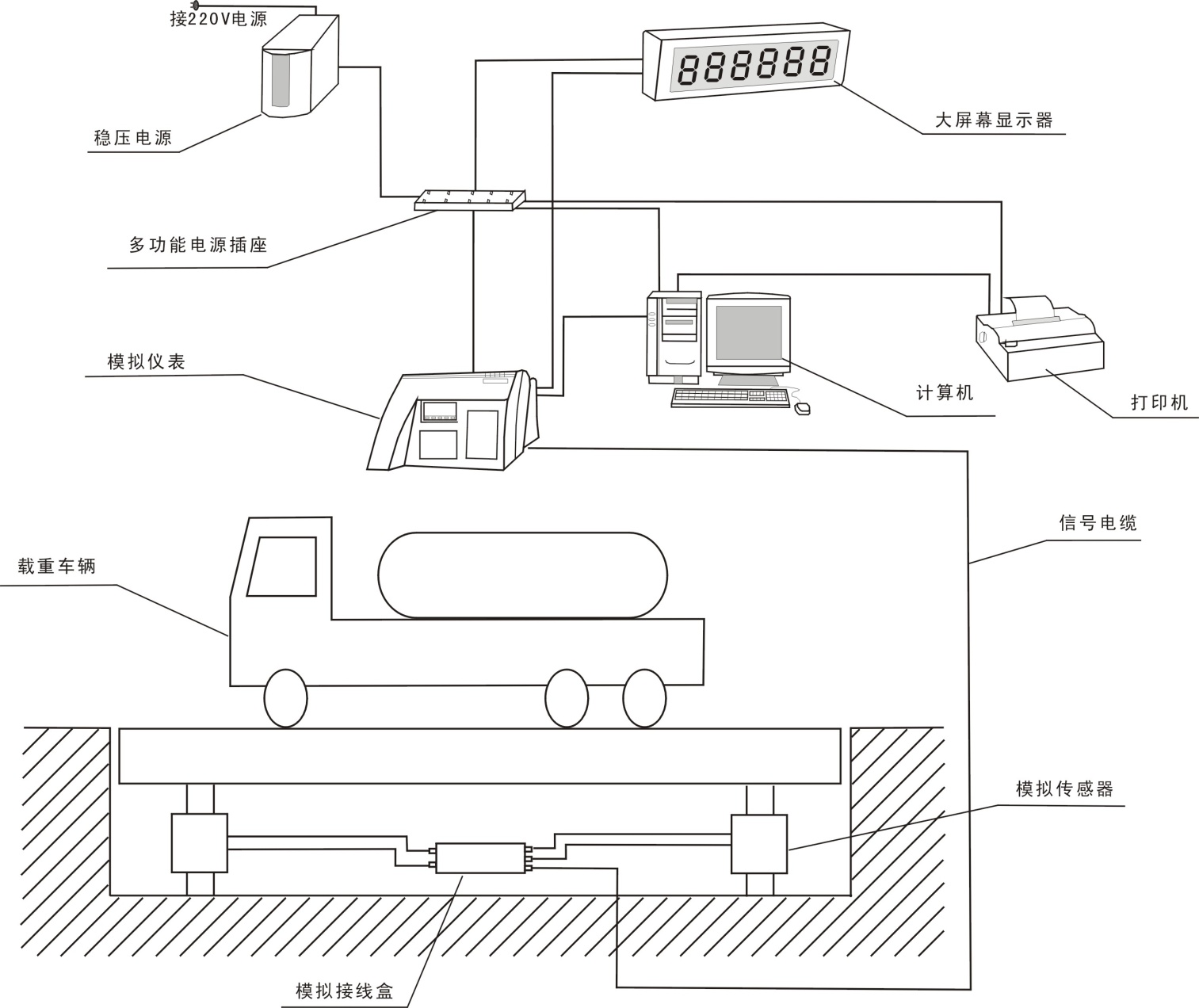

模擬式汽車衡主配件組合 配置件運行示意圖 3、模擬式顯示儀表 ⑥、接口功能 4、模擬式傳感器 2、生產工藝
秤體 + 模擬傳感器 + 模擬接線盒 +模擬式儀表
（一）40t電子汽車衡型號、規格、技術說明
1．概述
1．1．秤臺面板采用Q235優質中板鋼材，臺面無開孔，避免因開孔造成局部強度差、結構內應力集中的弱點, 秤臺大梁采用U型鋼均排承載，二氧化碳氣體保護焊，結構工藝先進合理，焊接內應力少，確保秤臺時效過程后變形量少，從而確保計量精度。
1．2．稱重傳感器采用本公司橋式傳感器（內置芯片由HBM公司提供），不銹鋼激光焊封，鋼球式承載，其自動調心能力好、動態相應好，使傳感器的抗偏載能力更趨完美。
1．3．稱重顯示儀表內部全部采用世界先進的貼片元件技術，致使外型精致，其功能龐大，性能卓越，更能體現出應用世界先進半導體技術的優越性能。
2．綜合指標
型號： SCS-40T
額定稱重： 40t
顯示分度值： 10Kg
精度等級： OIML Ⅲ
穩定時間： ＜5秒
允許軸載 60t
安全過載： 150％F·S
極限超載： 200％F·S
油漆標準： 環氧富鋅底漆二道，氯化橡膠面漆二道
臺面尺寸： 3 m（W）×12m（L）
臺面厚度： 10mm
秤體安裝高度： 450cm
滿量程過磅秤臺最大撓度：<0.08%
最大彎曲應力： 150Mpa

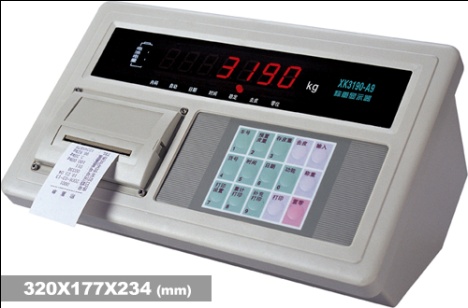

①、型號： xk3190-A9稱重顯示器
②、制造商： 上海耀華電子有限公司
③、基本功能
• 輸入信號范圍： -40mV～+40mV
• 輸入信號分辯率： 0.2uV
• 最大凈輸入信號： 40mV
• 采樣速率： ＞100次/秒
• A/D轉換分辨碼： 50萬碼
• 非線性： ＜0.01％F·S
• 滿量程溫度系數： 8PPm/℃(TYP)
• 零點漂移: ±0.15uV/℃(TYP)
• 供橋電壓： DC12V I＞350mV
• 可連接8個350Ω的傳感器或16個700Ω的傳感器
• 實時時鐘，不受交流電斷電影響
• 動態檢測，數字濾波及自動零點跟蹤功能
• 置零、去皮、清除、置皮
• 鍵盤設定與校正
④、附加功能
• 6位1英寸數碼數字顯示
• 6個狀態指示：去皮、毛重、凈重、日期、時間、穩定
• 24個輕觸式薄膜鍵盤（中、英文）
• 255個車號，100個貨號，2000組記錄（可擴大4倍）
• 打印日報表、分類統計報表、各種總報表、顯示器的工作參數和標率的報表
⑤、特別功能
• 漢字個性化打印：用戶可根據自己的喜好編制自己需要的磅單打印格式，可以打印漢字的貨名等
• 軸重累計功能：一臺小量程的汽車衡也能稱出大噸位汽車
• 分度值自動切換：顯示精度更高
• 30點非線性修正：滿足更高精度的要求
• 自我診斷功能：多種錯誤信息提示及告警
• 并行打印機接口，幾乎可與市售各種打印機相匹配
• 串行口1
接口形式：RS232
輸出方式：ZENITH連續輸出或命令方式輸出
• 串行口2
接口形式：RS485
輸出方式：ZENITH連續輸出
⑦、環境性能
• 工作溫度范圍：0℃～+40℃
• 儲運溫度范圍：-65℃～+150℃
• 相對溫度范圍：＜90％
• 電源要求
電壓：100V～240VAC可選
電壓波動范圍：-15%～+10%
頻率：49Hz～51Hz
功耗：最大20W

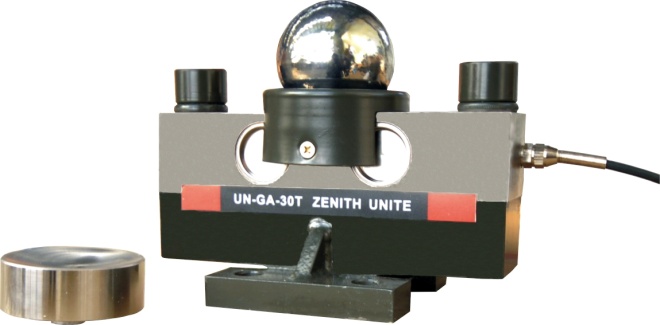

1、型號： QS-30t
2、技術參數
• 額定容量： 30噸
• 最大安全過載： 150％FS
• 靈敏度： 2.0±0.1%mV/V
• 綜合精度： ±0.02％FS
• 蠕變： ±0.02％FS/30min
• 零點輸出： ±1％FS
• 零點溫度系數： ±0.02％FS/10℃
• 輸出溫度系數： ±0.02％FS/10℃
• 輸入電阻： 760±15Ω
• 輸出電阻： 700±2Ω
• 絕緣電阻： ≥5000MΩ
• 供電電壓： 10（DC/AC）MAX：15（DC/AC）V
• 溫度補償范圍： -10～+50℃
• 允許溫度范圍： -20～+60℃
• 連接電纜： Φ5x15000mm(如有特殊要求可另定)
• 連接方式： 輸入：紅（+）黑（-）；輸出：綠（+）白（-）
3、特點
•球頭傳力
•不銹鋼激光焊封,IP68級防護
（二）電子汽車衡秤體安裝形式
亞津電子汽車衡由于其獨特的平板模塊化秤臺結構而具有靈活的秤體安裝結構形式，可以很方便地選擇無基坑安裝結構形式或淺基坑安裝結構形式使用(見右圖)。（另附施工圖）
（三）模塊化鋼結構秤體
本公司汽車衡鋼結構秤臺采用國際標準的U形冷彎型鋼組焊，屬超高強度秤體，全部構件制作工藝先進，質量穩定可靠。完全實現了模塊化、系列化和標準化生產，秤體系列標準尺寸有5m,6m,7m三種,可以根據稱量的大小,自由組合成各種規格、多種稱量的秤臺。
1、特點：
超高強度，高穩定性
模塊化，系列化
臺面低，可減少基礎工程建設的投資
面 板：馬鋼Q235A/B中板
U形鋼：馬鋼優質鋼板

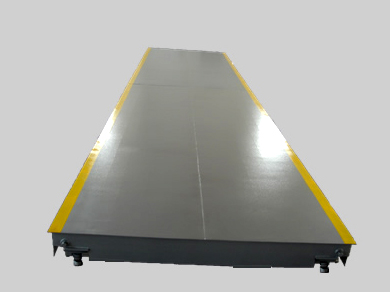

汽車衡秤體示意(如下圖)
秤體結構示意圖（如下圖）
●電子汽車衡具有良好的耐腐蝕性能，油漆工藝為二層專用底漆和二層高強度耐磨面漆。
●板材加工前進行表面整體拋丸、初噴底漆預處理，軋平，通過大型剪板機折成U型鋼,然后進行組焊，秤體組焊后整體拋丸后開始油漆工藝。
●面板拼接采用全自動焊接，焊縫飽滿、光滑平整、美觀，立縫等采用CO2氣體保護焊，焊接性能符合國家標準。
